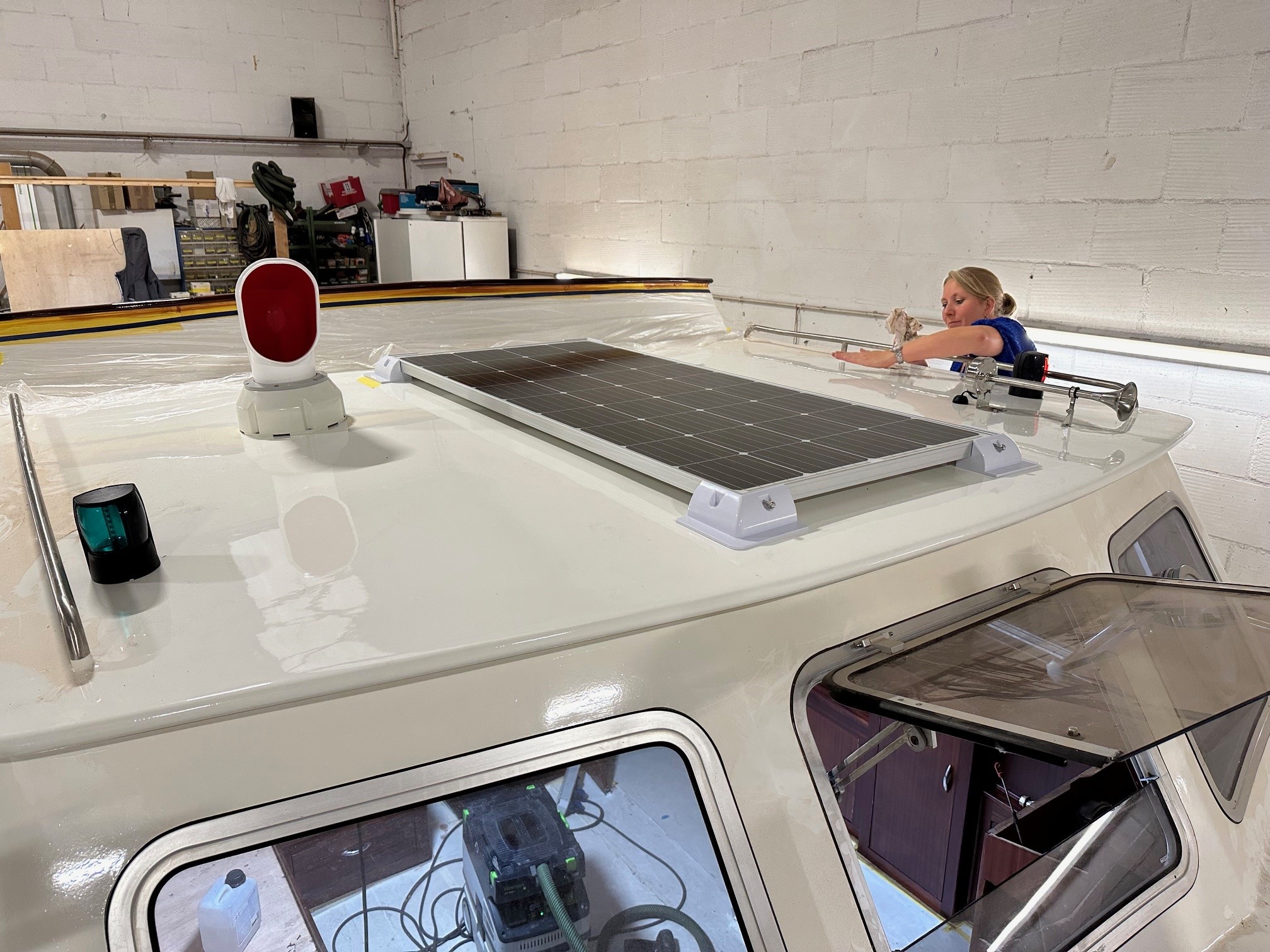

Victron zonnepaneel installeren op de boot

Het aansluiten van een Victron-zonnepaneel op een boot vereist een zorgvuldige planning en installatie om ervoor te zorgen dat het systeem veilig en efficiënt werkt. Hieronder vind je een overzicht van de stappen en aandachtspunten:

Benodigdheden

1. Zonnepaneel van Victron.
2. Victron MPPT-regelaar (Maximum Power Point Tracker) geschikt voor de capaciteit van je zonnepaneel.
3. Kabels en aansluitmaterialen:
   • Zonnepaneelkabels (UV-bestendig en waterdicht).
   • MC4-connectoren (indien nodig).
4. Accu (bijvoorbeeld AGM, Gel of LiFePO4) om de opgewekte energie op te slaan.
5. Zekeringen en een geschikte DC-schakelaar voor beveiliging.
6. Eventueel een Victron Battery Monitor voor nauwkeurige monitoring.
7. Montagehardware voor het zonnepaneel.



Stappenplan

1. Kies de juiste locatie voor het zonnepaneel

   • Plaats het paneel op een plek waar het zoveel mogelijk zonlicht opvangt, zoals het dak van de kajuit of een vlakke ruimte op het dek.
   • Zorg voor een stevige montage en voorkom schaduwval van masten of andere obstakels.

2. Monteer het zonnepaneel

   • Bevestig het paneel met roestvrijstalen schroeven of een montagekit.
   • Gebruik rubberen of kunststof afstandshouders om trillingen en corrosie te minimaliseren.

3. Installeer de MPPT-regelaar

   • Monteer de MPPT-regelaar op een droge, goed geventileerde plek in de boot.
   • Let op dat de regelaar geschikt is voor zowel de spanning (V) als de stroom (A) van je zonnepaneel.

4. Verbind het zonnepaneel met de MPPT-regelaar

   • Sluit de positieve (+) en negatieve (-) kabels van het zonnepaneel aan op de "PV-ingang" van de MPPT-regelaar. Gebruik eventueel MC4-connectoren.
   • Zorg dat de kabels goed zijn vastgemaakt en niet kunnen schuren of beschadigen.

5. Verbind de MPPT-regelaar met de accu

   • Sluit de uitgang van de MPPT-regelaar aan op de accu (volg de polariteit).
   • Gebruik een zekering tussen de regelaar en de accu om overspanning of kortsluiting te voorkomen.

6. Controleer de instellingen van de MPPT-regelaar

   • Stel de regelaar in op het juiste accutype (bijvoorbeeld AGM of LiFePO4).
   • Controleer of de laadparameters overeenkomen met de specificaties van je accu.

7. Test het systeem

   • Controleer of de zonnepaneelregelaar energie produceert en de accu oplaadt.
   • Gebruik een multimeter of de Victron-app (indien Bluetooth beschikbaar) om de werking te verifiëren.



Aandachtspunten

• Waterdichtheid: Zorg dat alle aansluitingen goed afgedicht zijn tegen water.
• Kabeldikte: Gebruik kabels met een voldoende dikke kern om spanningsverlies te minimaliseren (afhankelijk van de afstand en het vermogen).
• Beveiliging: Installeer een aparte zekering bij de accu om schade bij eventuele storingen te voorkomen.
• Monitoring: Overweeg een Victron Battery Monitor of een Bluetooth-dongle voor de MPPT-regelaar om de prestaties bij te houden.
